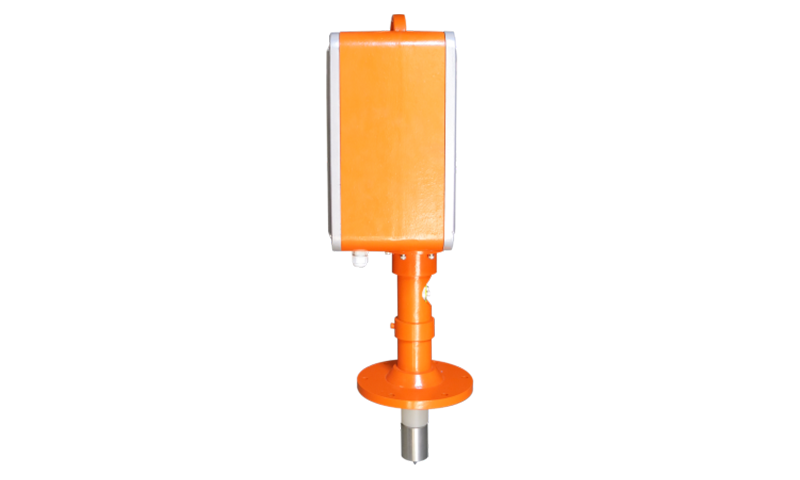

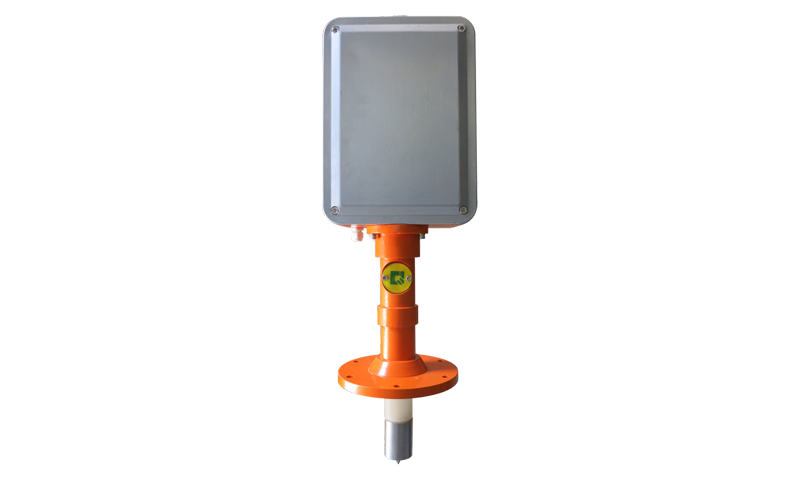

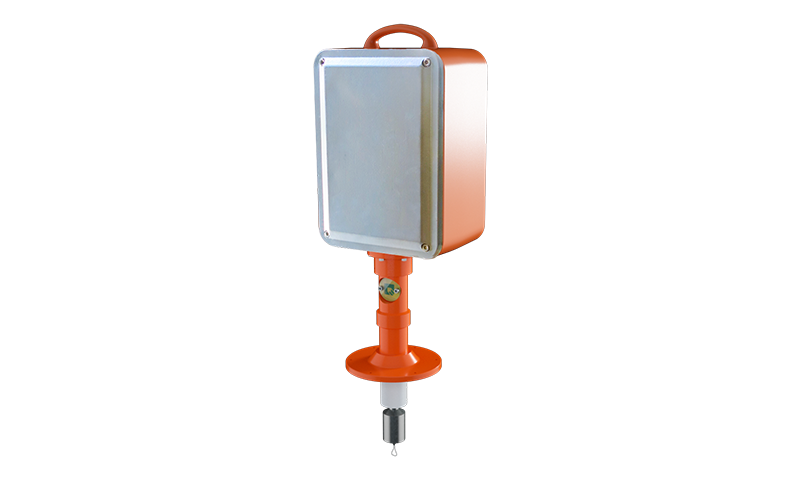

一、 產品構成
重錘式料位計用于監測料斗、筒倉、儲罐等容器內粉末、顆粒或液體的料面或液面位置，通過直接測量容器頂部無料空間距離，間接達到測量料層物料高度的目的。

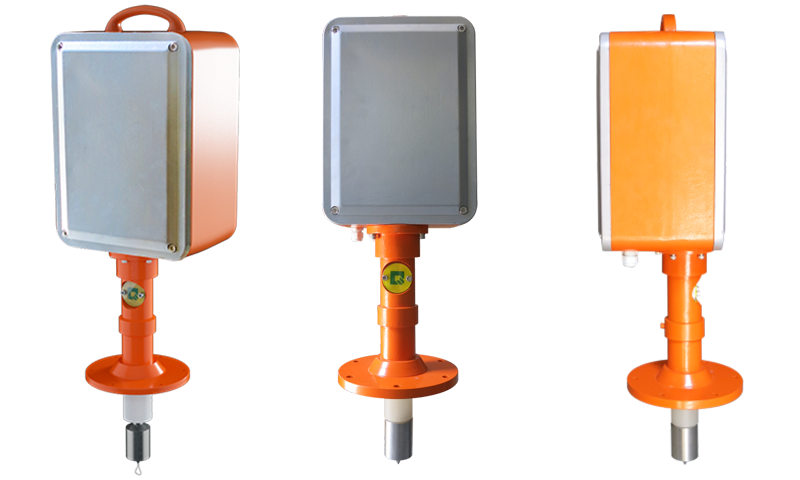

重錘式料位計隨機配套安裝法蘭，安裝便捷；可機旁或遠程控制，支持485通訊，方便用戶與上位機、PLC、DCS系統的聯機控制。其中QHC-YC-1系列用于冶金行業的料位測量，QHC-LC-1系列用于糧油加工業的料位測量，BQC-LJ-1系列用于防爆環境環境的料位測量。
二、 部件組成

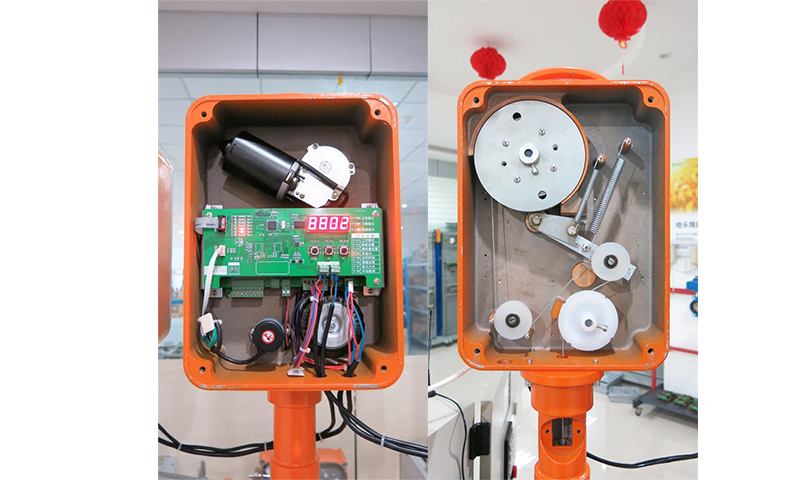

重錘式料位計部件如下：機殼、蓋板、測量機構、吹灰裝置、導向輪、鋼絲繩、鋼絲繩卷筒、擺桿機構、控制單元、電機、重錘、安裝法蘭、檢測單元、計量單元和電氣接口等。
三、工作原理
料位計接到探測命令時，直流電機帶動鋼絲繩卷筒正向轉動，重錘隨同鋼纜下放，重錘降至與料面接觸時被料面托起而失重，鋼絲繩瞬間松馳，靈敏杠桿動作并通過檢測單元將位置信號傳遞給控制器，控制器得到位置信號后發出電機反轉命令，鋼絲繩卷筒反向轉動，通過鋼絲繩帶動重錘上升，直到重錘回到倉頂原始位置，電機停轉，完成一次探測過程。 同時控制器以4—20mA電流信號、標準的485 MODBUS串行通訊方式、干接點三種方式傳輸給DCS系統或外置顯示單元料位及報警信號。
四、技術參數
測量范圍
46.5，超過需定制
測量速度
0.26m/s
精 度
±0.25%
重 復 性
20mm
分 辨 率
3.5mm
供電電壓
220VAC,50/60Hz
功率消耗
15W
操作溫度
-40℃~+65℃
介質溫度
149℃（使用不銹鋼鋼纜時）
93℃（使用尼龍護套不銹鋼鋼纜時）
法 蘭
“K”法蘭，DN100
電氣接口
（2）3/4”NPT
鋼 纜
1/16”尼龍護層（123kg張力）
3/64”不銹鋼（無護層）（123kg張力）
輸出信號以下三種輸出可選
標準輸出
RS-485半雙工，隔離信號
開關量輸出
干接點
模擬輸出
4-20mA，信號隔離，最大回路阻抗500Ohms
配線距離
1,220m
運輸重量
20kg
專業級產品，設計合理，工藝成熟，具有精度高、 壽命長、安全可靠等優點。
