脈沖控制儀工作原理

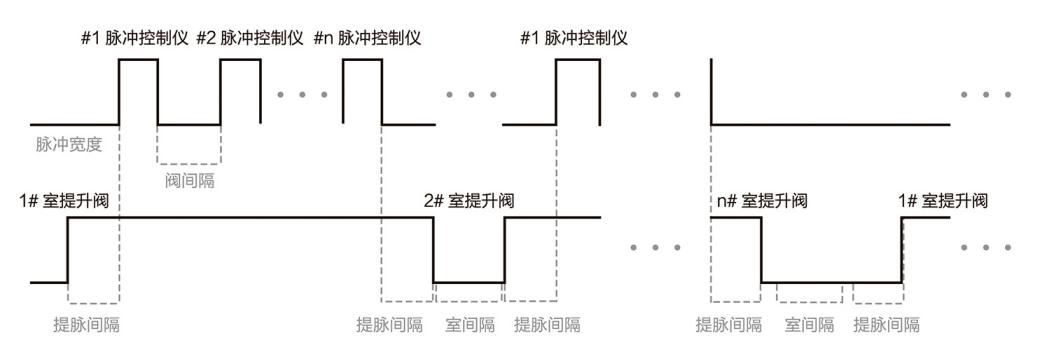

脈沖控制儀運行波形圖

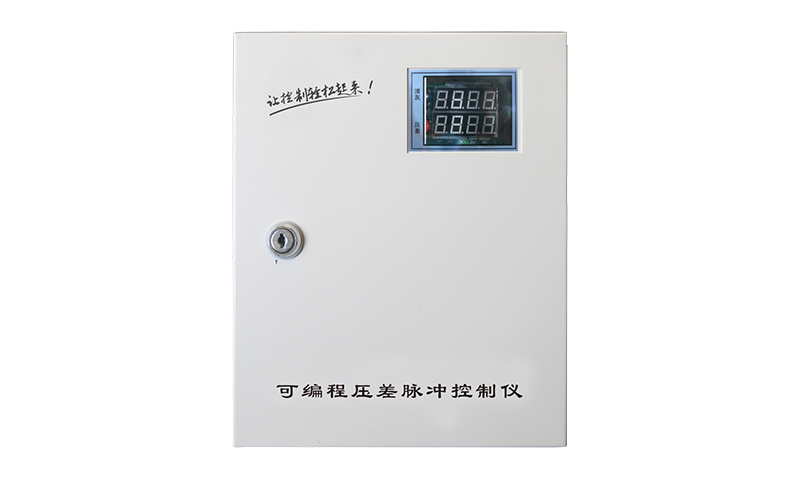

脈沖控制儀功能
●可根據除塵器清灰要求，調整脈沖寬度、脈沖間隔和周期間隔，控制電磁脈沖閥的開啟和關閉，對除塵器實行定時清灰。同時設置有壓差控制儀輸入接點，接上壓差控制儀后可以定壓清灰；

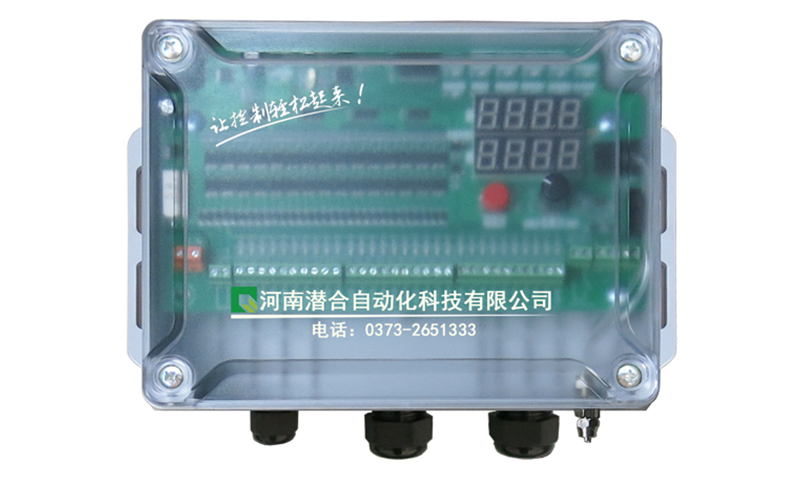

●脈沖控制儀上的輸出指示二極管依次顯示每路驅動電壓的輸出狀態，使控制儀輸出狀態直觀清晰；
●數碼管顯示區顯示參數運行時間和參數設定值；
●脈沖控制儀器件采用集成電路提高了產品的穩定性和可靠性；

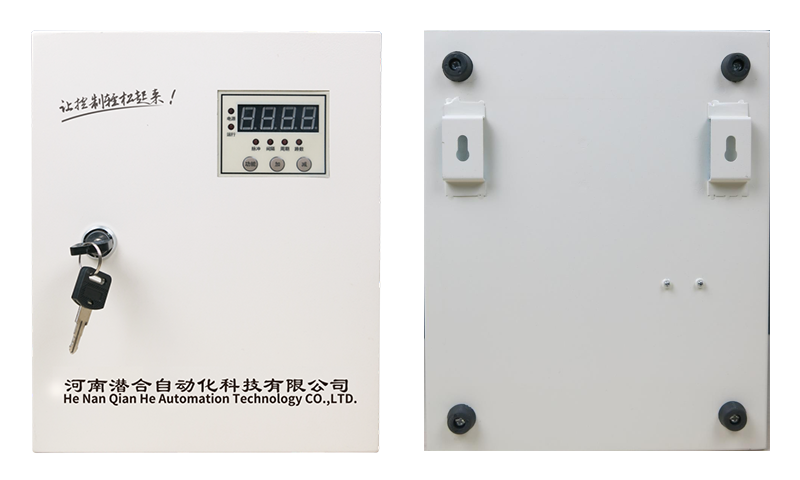

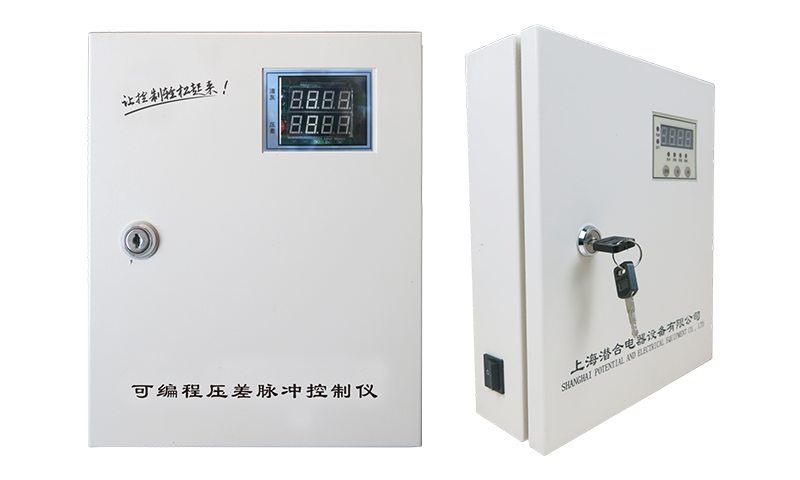

●脈沖控制儀采用全密封塑料外殼，外形美觀，防塵性能好；
●接線位置、脈沖控制儀安裝孔位置設計合理，便于現場接線安裝使用。
特點及應用
●脈沖控制儀采用工業級芯片作為控制核心。
●在印刷線路板上有明顯的設置標志，可方便的進行控制儀的清灰參數設置。
●控制儀輸出側設有各個輸出點的工作指示，可快速判斷輸出點的狀態。
●各輸出端輸出控制電磁脈沖閥的開啟，噴吹壓縮空氣清灰，同時有發光二極管顯示噴吹順序。除塵器清灰時，一邊過濾一邊噴吹清灰，脈沖控制儀按設定的脈沖寬度和脈沖間隔輸出電信號控制脈沖閥逐個噴吹清灰。
●該脈沖控制儀產品其操作更直觀更簡單，性能更穩定。
●廣泛應用于窯爐、水泥立窯、礦山等行業的除塵清灰系統中。
控制儀參數
根據除塵器清灰要求設定脈沖控制儀的脈沖寬度、脈沖間隔、周期間隔、輸出路數的參數值使除塵器運行阻力保持在設定范圍之內。主要參數如下：
脈沖：控制儀每次輸出一路驅動電壓，驅動電壓持續的時間；
間隔：輸出兩路相鄰驅動電壓的間隔時間；
周期：兩個相鄰脈沖周期的間隔時間；
路數：脈沖閥個數。

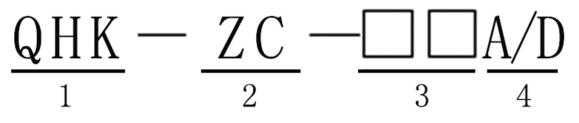

型號意義
1
控制類型
除塵控制器
2
控制方式
ZC：在線式控制
3
輸出路數
12：12路，20：20路，30：30路
4
輸出電壓
A：輸出電壓 AC 220V、D：輸出電壓 DC 24V
技術指標
額定輸入電壓
220V AC（±10%）50-60HZ,（或其他規格）
額定輸出電壓
24V DC（或其他規格）
額定輸出電流
0.8A
耗電
≤20W
脈沖
0.01-99.99*秒
間隔
1-9999*秒
周期
1-9999*秒
路數
1-m*路 (m:根據型號設定)
使用環境
-25℃~+55℃
空氣的相對濕度不超過85%
無嚴重的腐蝕氣體和導電塵埃
無劇烈震動或沖擊
規格尺寸
型號規格
輸出路數
控制電磁脈沖閥數
外型尺寸
qhk-zc-12a
12
1-12任選
270*220*78
qhk-zc-12d
12
1-12任選
270*220*78
qhk-zc-20a
20
1-20任選
270*220*78
qhk-zc-20d
20
1-20任選
270*220*78
qhk-zc-30a
30
1-30任選
270*220*78
qhk-zc-30d
30
1-30任選
270*220*78
專業級產品，設計合理，工藝成熟，具有精度高、 壽命長、安全可靠等優點。
